【技术新知】如何选择螺丝式、拨杆式或直插式端子台？ XDR与XTR系列 导轨电源端子选型指南

明纬新世代XDR与XTR导轨电源供应器系列，专为工业自动化、智能制造、半导体设备、机电设备、通讯设备、能源系统及控制盘等多产业领域应用，满足各类工业设备对高效能、高可靠度电源的需求。

产品具备高效率、超薄型设计、宽广的工作温度范围及完整的工业认证，并提供多元化的端子台（Terminal Block）选项，可依不同设备配置与安装环境弹性选择，兼顾安装便利性、配线弹性与维护效率，为工业控制与自动化设备提供更完善的电源解决方案。

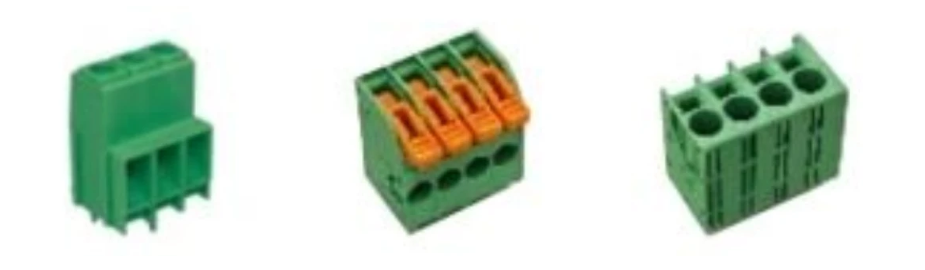

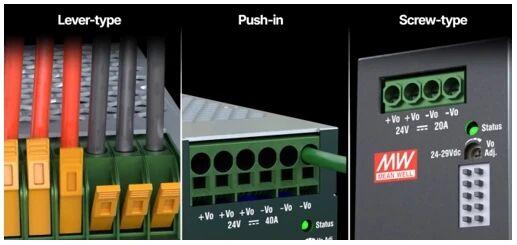

目前XDR与XTR系列提供三种端子台类型：螺丝式端子（Screw Terminal）拨杆式端子（Lever-Actuated Terminal）直插式端子（Push-In Terminal）

虽然三种端子台形式均提供相同的电气性能与安全规格，但不同的接线技术对安装效率、维护便利性以及整体系统生产力都略有不同。

本文将介绍各种端子技术的特点与优势，协助使用者选择最适合的解决方案。

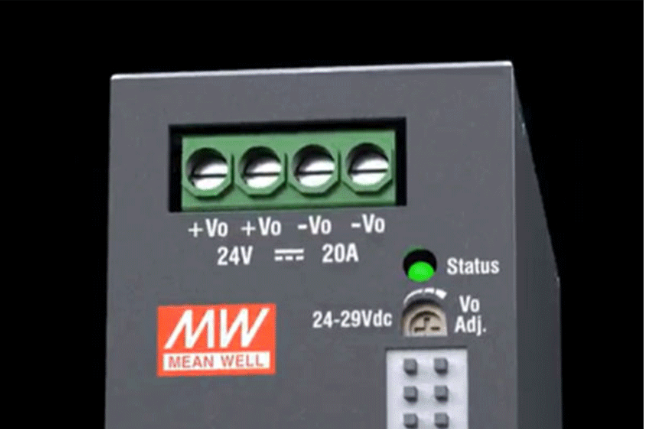

1. 螺丝式端子(Screw Terminal) --主要优势

- 最广泛使用的接线方式；

- 长期市场验证的可靠性；

- 工程人员最熟悉的安装方式；

- 易于导入既有系统与设备。

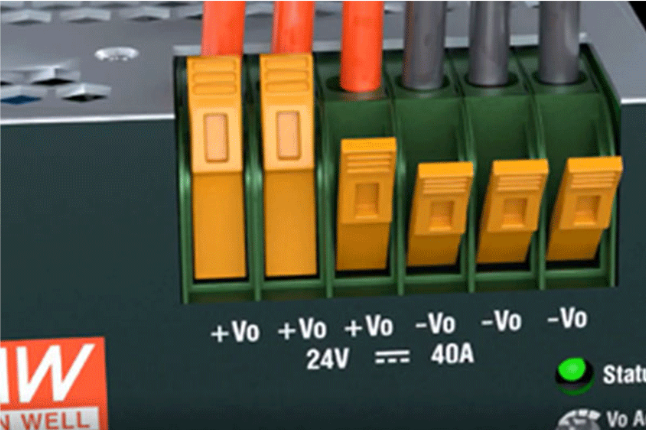

2. 拨杆式端子 (Lever-Actuated Terminal) --主要优势

- 免工具接线、换线；

- 导线更换快速方便；

- 支持多种导线类型；

- 适合现场维护与配线修改。

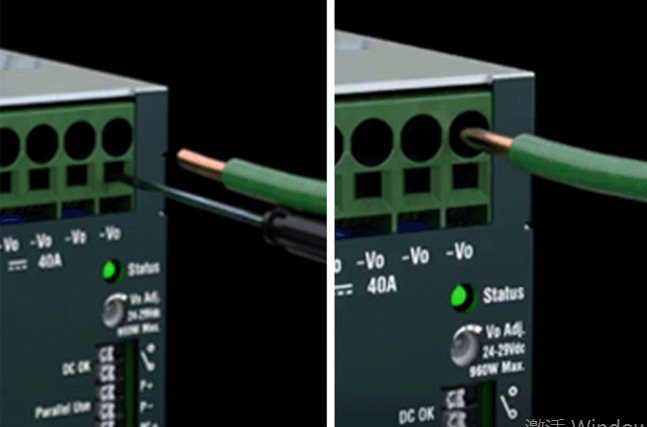

3. 直插式端子(Push-In Terminal) --主要优势

- 接线速度最快；

- 安装效率最高；

- 降低人工成本；

- 确保一致的接线质量。

如何选择适合的端子台？

选择端子类型时，应根据应用需求进行评估。

1. 螺丝端子 Screw Terminal

建议线材：单芯线/硬线、多股线

适合场景：高可靠度、大电流、耐震动的工业配线环境。如马达控制盘、配电箱接线。

2. 拨杆式端子Lever ActuatedTerminal

建议线材：单芯线/硬线多股线

适合场景：大量生产、快速组装且较少拆卸的设备。例如控制柜、自动

化设备。

3. 直插式端子Push In Terminal

建议线材：单芯线/硬线、压接端子套线

适合场景：快速接线、频繁更换或现场维修的应用。如实验环境、测试设备。

补充说明：建议的电缆线径、剥线长度及螺丝端子锁附扭力请参阅产品规格书。
